现代电子设备的核心功能之一在于存储数据,而芯片作为这一功能的关键载体，其存储能力的实现原理往往令人好奇，芯片为何能保存信息？这需要从半导体材料的物理特性、晶体管的结构设计以及电荷控制技术等多个维度展开分析。

半导体材料的基础特性
芯片存储信息的基础建立在半导体材料的特殊性质上，硅作为最常见的半导体材料，其导电性介于导体与绝缘体之间，通过掺杂工艺，硅晶体中可引入磷或硼等元素，形成N型或P型半导体，这类材料在外加电场时，导电能力会发生显著变化，这种可控的导电特性为存储单元的设计提供了物理基础。

以动态随机存取存储器（DRAM）为例，其存储单元由一个晶体管和一个电容构成，电容负责存储电荷——电荷存在代表二进制“1”，无电荷代表“0”，晶体管作为开关，控制电容与数据线的连接状态，当处理器需要读取数据时，晶体管导通，电容中的电荷通过数据线传输至读取电路，这种设计虽然结构简单，但需要周期性刷新以维持电荷，因此属于“易失性存储”。

非易失性存储的技术突破

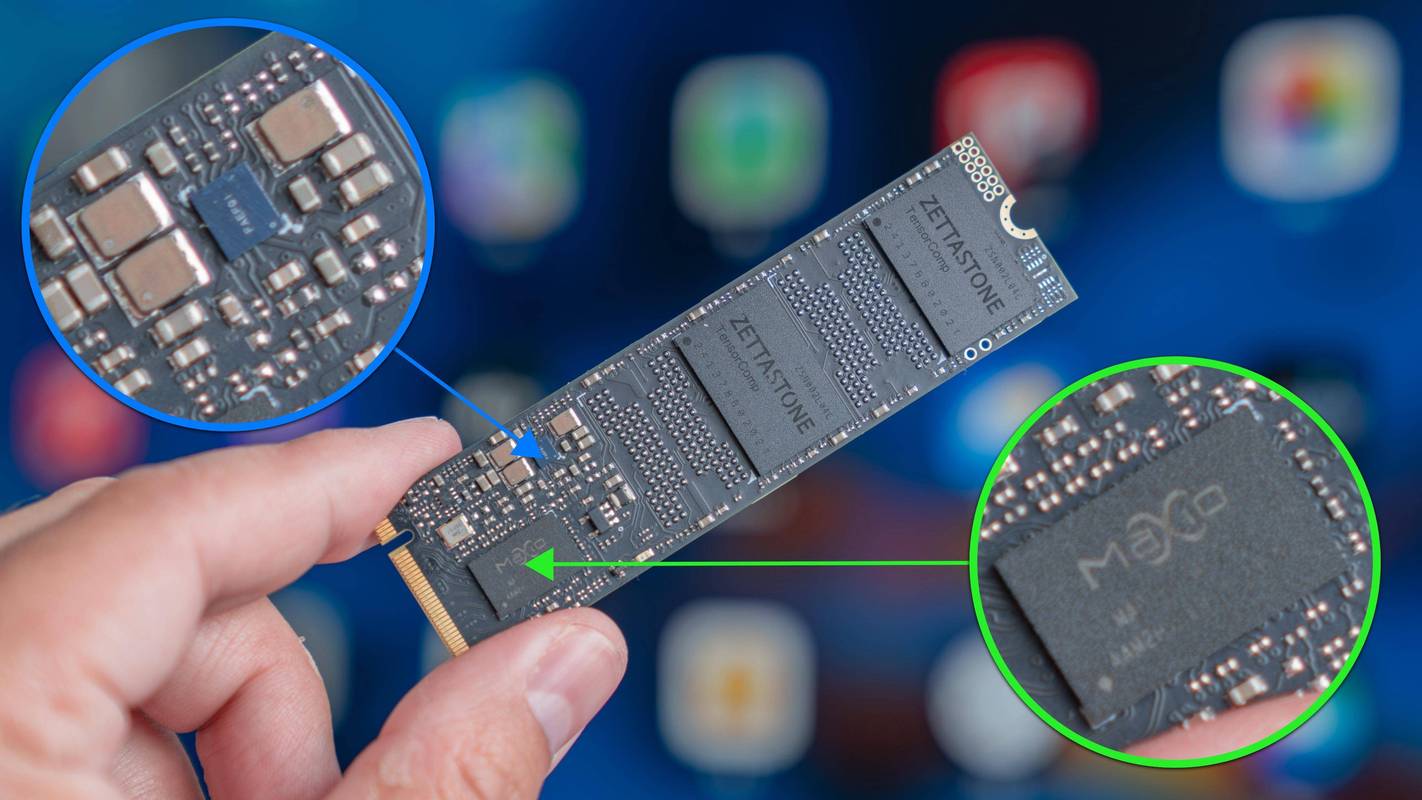

与DRAM不同，闪存（NAND Flash）等非易失性存储芯片无需持续供电即可保存数据，其核心在于浮栅晶体管结构：在晶体管的栅极下方加入一层被绝缘层包裹的浮栅，当施加高电压时，电子可穿过绝缘层进入浮栅并被捕获；移除电压后，绝缘层阻止电子逃逸，从而实现数据长期保存，读取数据时，通过检测浮栅是否存有电子来判断存储状态。

2016年三星电子推出的3D V-NAND技术，将存储单元从平面堆叠转为垂直立体结构，使单个芯片的存储容量提升至1Tb以上，这种技术突破不仅依赖材料创新，更得益于精密的光刻工艺与蚀刻技术，在纳米尺度下实现多层结构的精准对齐。

存储密度的演进逻辑
过去五十年间，存储芯片的容量遵循摩尔定律呈指数级增长，1971年英特尔推出的第一块商用DRAM芯片C1103仅有1Kb容量，而2023年美光科技量产的232层3D NAND芯片单颗容量已达2Tb，这种进步本质上源于两方面：一是光刻技术从微米级推进至5纳米以下，使单个存储单元尺寸缩小至几十个原子宽度；二是三维堆叠技术突破平面限制，通过增加垂直层数实现空间利用率跃升。

电荷陷阱闪存（Charge Trap Flash）技术的出现进一步优化了存储可靠性，与传统浮栅结构相比，电荷被捕获在氮化硅薄膜的陷阱中，降低了电子隧穿绝缘层导致的漏电风险，东芝公司在2007年提出的BiCS（Bit-Cost Scalable）架构，采用圆形孔道垂直贯穿多层存储单元，将生产成本降低40%，同时提升读写速度。

温度与功耗的平衡艺术
存储芯片工作时产生的热量直接影响其稳定性，高温会导致电子迁移加剧，引发数据错误，为解决这一问题，铠侠（原东芝存储）在2021年开发出四层单元（QLC）闪存，通过优化电荷分布算法，使单个存储单元可保存4bit数据，同时将工作电压降低15%，减少了能量损耗，而在服务器领域，企业级固态硬盘普遍配备动态散热管理模块，根据负载实时调整功耗，确保芯片在45-85℃的安全温度区间运行。

未来技术的探索方向
相变存储器（PCM）和阻变存储器（ReRAM）等新型存储技术正在突破传统物理极限，英特尔与美光联合研发的3D XPoint技术，利用硫系化合物在晶态与非晶态间的电阻差异存储数据，其速度达到闪存的1000倍，2022年，IMEC研究院展示的磁性随机存储器（MRAM）原型产品，依靠电子自旋方向记录信息，在零下40℃至125℃环境下仍能保持数据稳定性。

从量子点存储到DNA数据编码,科研机构正在探索更底层的存储方式，但无论技术如何迭代，芯片存储的核心原理始终围绕“物理状态的可控转变”展开——通过精确操纵电子、磁畴或晶体结构，将抽象信息转化为可稳定维持的物质形态。

存储芯片的技术演进史,本质上是人类对物质微观特性的驾驭史，当一粒沙大小的硅片中能容纳整个图书馆的信息时，这不仅是工程学的胜利，更印证了基础科学研究的深远价值，下一次拿起手机或打开电脑时，或许会意识到：指尖触碰的不仅是工具，更是凝聚着半个世纪材料学、电子学与精密制造智慧的结晶。
