新手也能轻松点亮主机

成功组装电脑的关键一步，就是将纷繁复杂的线缆准确无误地连接起来，面对机箱内各色接口，很多朋友感到无从下手，别担心，这份详细的接线图解指南将一步步带你理清思路,让点亮主机变得简单清晰。

准备工作至关重要

1. 静电防护： 装机前务必佩戴防静电手环，或者通过触摸接地金属物体（如未上漆的暖气片、机箱金属部分）释放静电,静电是精密电子元件的隐形杀手。
2. 明亮环境与工具： 在光线充足、宽敞的台面进行操作，准备一把十字螺丝刀（通常是PH2规格）和必要的扎带用于理线。
3. 理解手册： 将主板说明书放在手边，这是你的“地图”，上面清晰地标注了所有接口的位置和定义,是解决接线疑惑的终极宝典。

核心接线步骤图解

让我们聚焦机箱内部,逐一连接关键线缆：

主板供电 (ATX 24-pin)

• 线缆： 电源上最粗壮的那根线缆，接头通常为20+4 pin设计。
• 接口位置： 位于主板右侧边缘。
• 连接要点： 对准接口和接头的卡扣方向，平稳用力插入直至卡扣锁紧，这是为主板本身提供核心动力的通道,确保稳固连接至关重要。
• 图解提示： 主板说明书会清晰标注这个接口位置,注意卡扣与接口凸起的对应关系。

CPU供电 (CPU 8-pin / 4+4 pin)

• 线缆： 电源上标有“CPU”或“EPS”的8-pin线缆（有时是4+4 pin可拆分式）。
• 接口位置： 位于主板左上角,CPU插槽附近。
• 连接要点： 同样注意卡扣方向，对准插入，高端CPU功耗大，必须连接此接口，否则可能无法开机或运行不稳定，如果接口是8-pin，而你的线是4+4 pin,合并后插入即可。
• 常见错误： 切勿将PCIe显卡供电的8-pin（标有“PCIe”或“VGA”）误插到CPU供电口上！虽然物理形态相似，但针脚定义不同，强行插入可能导致严重损坏,仔细辨认线缆标签是关键。
• 图解提示： 主板说明书同样会明确标注CPU供电接口位置，区分CPU 8-pin（4+4）和PCIe 8-pin（6+2）的接头外观差异。

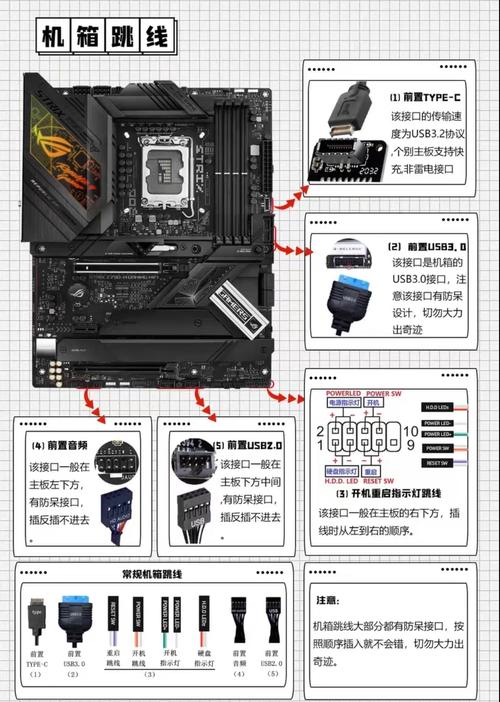

机箱前面板跳线 (最需耐心的一步)

• 线缆： 来自机箱前面板的一组细小的双针插头，通常包括：
  • 电源开关 (POWER SW / PWR SW / PWR_BTN)： 控制开机,不分正负极。
  • 复位/重启开关 (RESET SW / RST SW)： 控制重启,不分正负极。
  • 电源指示灯 (POWER LED / PWR LED)： 分正负极（+/-）,接反灯不亮。
  • 硬盘状态指示灯 (HDD LED / HD LED)： 分正负极（+/-）,接反灯不亮。
  • （可能还有）机箱喇叭 (SPEAKER)。
• 接口位置： 主板右下角，通常标有“F_PANEL”、“PANEL”、“JFP1”等字样,是一组密集的针脚。
• 连接要点： 这是最容易出错的部分，务必参考主板说明书！
  • 找到说明书对应的“前面板接口”图示页。
  • 严格按照图示，将每个小插头对应到指定的针脚上，特别注意LED指示灯的正负极（通常白色线或标有三角符号的是负极）。
  • 最稳妥的方法是：先准确插好至关重要的POWER SW（电源开关），确保能开机，其他指示灯即使暂时不插或插反，也不会影响开机,后续可再调整。
• 图解提示： 主板说明书会提供极其清晰的放大图示，精确标注每一组针脚的定义（如PWR+、PWR-、HD+、HD-等），仔细比对插头上的标注（如PWR LED+）与说明书图示。

前面板USB接口

• USB 2.0：
  • 线缆： 来自机箱的单个多针插头（通常是9针缺1针的防呆设计）。
  • 接口位置： 主板上标有“USB”、“F_USB1”、“F_USB2”等的插针组。
  • 连接要点： 对准插针组上缺针的位置（或标有缺针标记）和插头上的缺口/堵孔，垂直插入即可，注意方向,插反无法插入。
• USB 3.0 (通常为蓝色接口)：
  • 线缆： 来自机箱的宽大蓝色插头,内部有防呆设计。
  • 接口位置： 主板上标有“USB 3.0”、“USB 3.1 GEN1”、“F_USB30”等的插槽。
  • 连接要点： 对准插槽和插头上的凸起标记，平稳用力插入，注意方向，避免蛮力损坏针脚,插好后非常稳固。
• 图解提示： 主板说明书会明确标注所有USB插针/插槽的位置和类型（2.0或3.0），USB 3.0接口非常独特且体积较大,容易辨认。

前面板音频接口 (HD Audio)

• 线缆： 来自机箱前面板耳机麦克风插孔的插头，通常是9针缺1针设计（与USB 2.0类似，但针脚定义不同）。
• 接口位置： 主板上标有“AUDIO”、“HD AUDIO”、“F_AUDIO”、“AAFP”等的插针组,通常在主板左下角。
• 连接要点： 同样对准插针组缺针的位置（或标有缺针标记）和插头上的缺口/堵孔，垂直插入，注意方向,插反无法插入。
• 图解提示： 主板说明书会清晰标注音频插针的位置，注意与附近的USB 2.0插针区分开，虽然物理形态相似,但切勿混插。

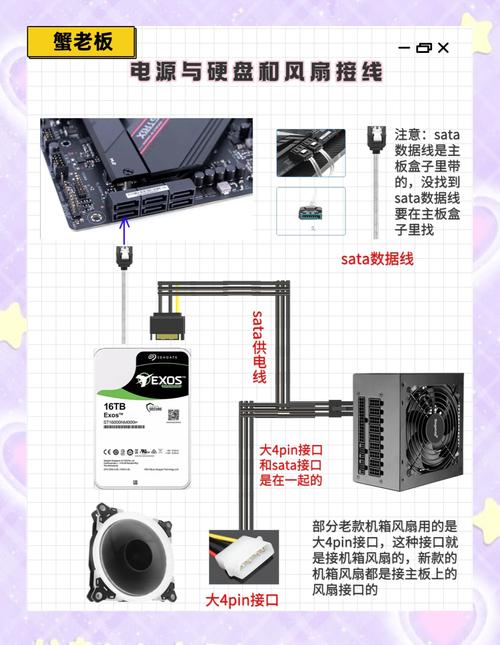

SATA设备供电与数据线 (硬盘/光驱)

• 供电线： 来自电源的扁平的“L”型SATA电源插头。
• 数据线： 主板包装盒内附带的“L”型SATA数据线（两端接口相同）。
• 连接要点：
  1. 将SATA数据线一端连接到主板上的SATA接口（标有SATA1、SATA2等）。
  2. 将SATA数据线另一端连接到硬盘/固态硬盘/光驱的数据接口。
  3. 将SATA电源线连接到硬盘/固态硬盘/光驱的电源接口。
• 图解提示： SATA接口和数据线、电源线都有明显的“L”型防呆设计，方向错误无法插入,主板说明书会标注SATA接口位置。

独立显卡供电 (如需要)

• 线缆： 电源上标有“PCIe”或“VGA”的6-pin或8-pin（通常是6+2 pin可拆分式）线缆。
• 接口位置： 显卡侧面或顶部。
• 连接要点：
  • 确认你的显卡需要额外供电（低端显卡可能不需要）。
  • 根据显卡供电接口的要求（可能是6-pin、8-pin或6+8-pin等），使用对应的PCIe供电线缆（6+2 pin可以组合成8-pin或拆开用6-pin）。
  • 对准卡扣方向，插入并确保卡扣锁紧。务必插满显卡所需的所有供电接口！ 供电不足会导致显卡无法工作或不稳定。
• 图解提示： 显卡说明书会明确标注所需的供电接口类型和数量,PCIe供电接头有明确卡扣。

风扇供电

• 线缆： CPU散热器风扇、机箱风扇的供电插头（通常是3-pin或4-pin）。
• 接口位置：
  • CPU风扇： 主板上标有“CPU_FAN”或“CPU_OPT”的接口（通常在CPU插槽附近）。必须将CPU散热器风扇插在这里！
  • 机箱风扇： 主板上标有“SYS_FAN”、“CHA_FAN”、“FAN”等的接口,位置分散在主板上。
• 连接要点：
  • 对准接口和插头的防呆槽（通常有凸起和凹槽对应）插入。
  • 4-pin风扇支持PWM调速（更安静智能），3-pin风扇支持电压调速，4-pin接口可以兼容插入3-pin风扇（对齐防呆槽），反之3-pin接口也可以插入4-pin风扇（但可能无法使用PWM功能）。
  • 如果主板风扇接口不够，可以使用风扇集线器或电源提供的D型（大4pin）转风扇接口线。
• 图解提示： 主板说明书会详细标注所有风扇接口的位置和类型（CPU_FAN, SYS_FAN等）,注意区分CPU_FAN和普通SYS_FAN。

点亮前的终极检查

在激动地按下电源按钮之前,请务必进行以下检查：

1. 核心供电： 24-pin主板供电和CPU 8-pin供电是否牢固插入？
2. 关键开关： POWER SW跳线是否准确连接到主板？
3. 显卡： 独立显卡是否已完全插入PCIe插槽？额外供电线是否插好并卡紧？
4. CPU散热器： 是否已正确安装并接通电源（插在CPU_FAN上）？
5. 内存： 内存条是否完全插入卡紧（两端卡扣扣住）？
6. 短路风险： 检查主板背部是否有多余的铜柱造成短路？所有线缆是否避开风扇？
7. 电源开关： 确认电源本身的后置开关已打开（“|”表示开）。

个人观点

组装电脑接线确实需要耐心和细致，但绝非高不可攀的技能，核心在于理解接口的唯一性——主板说明书就是这份理解的钥匙，绝大多数接口都有严谨的防呆设计防止物理插错，我见过不少因忽略说明书细节，将USB 2.0插入音频口导致前面板功能失效的案例，也遇到过因未插紧CPU供电而反复开不了机的困扰。真正容易出错的环节往往集中在机箱跳线与前置USB/音频接口的辨识上，此时放慢速度，对照图示逐针确认，远比盲目尝试高效得多，只要静下心来，确保每一步都扎实可靠，听到首次开机“滴”声的成就感绝对值得这份投入，装机最大的技巧，无非是胆大心细,尊重说明书。
