组装电脑时，线束连接是很多用户感到困惑的一步，正确插线不仅能保证电脑稳定运行，还能避免硬件损坏，本文将以图解形式详细介绍各类线束的插接方法,帮助您轻松完成组装。

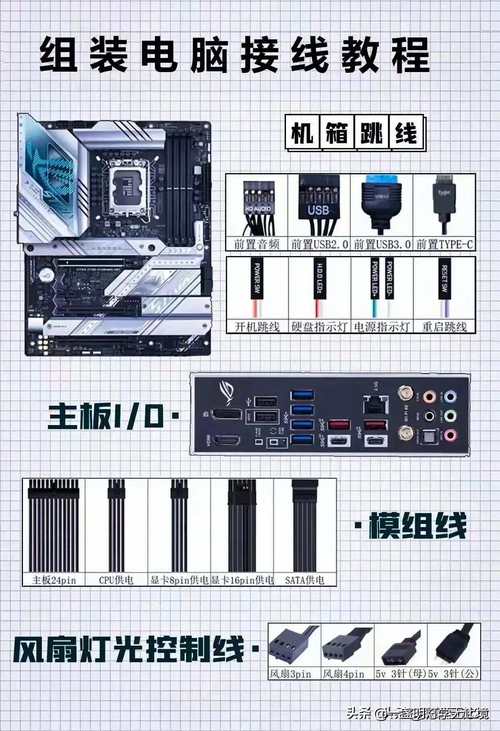

首先需要了解主板上的接口布局，主板的右下角通常是前置面板接口和系统面板连接区，上方和侧边则分布着供电、数据及扩展接口，实际操作前，建议先阅读主板说明书,不同品牌的主板接口位置和标识可能存在差异。

电源线是组装过程中最核心的线束之一，主板供电接口一般为24Pin，位于主板右侧，有明显的卡扣设计，插入时需将卡扣对齐主板卡槽，轻轻按压直至锁定，CPU供电接口多为4+4Pin或8Pin，位于主板左上角CPU插槽附近，同样有防呆设计，反插无法插入,切勿强行用力。

硬盘和固态硬盘的连接主要依靠SATA数据线与电源线，SATA数据线一端连接主板SATA接口，另一端连接硬盘；SATA电源线来自电源，接口呈L型，与数据线并列插入硬盘对应口即可,注意连接固态硬盘时也需同时插上这两根线。

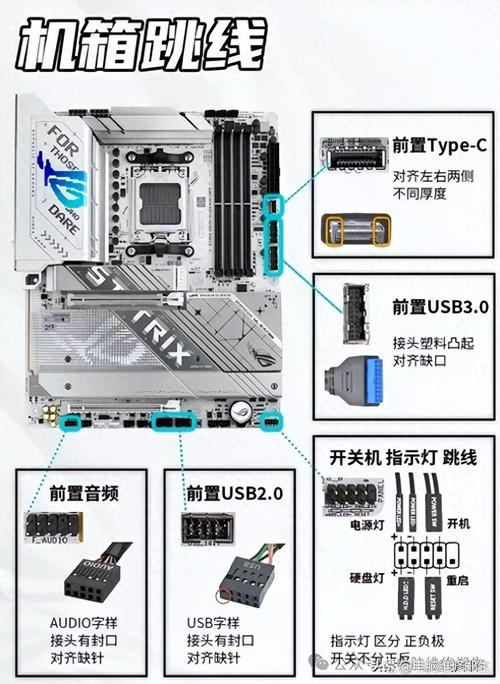

机箱前置接口是用户容易出错的部分，USB 2.0接口一般为9针，主板上会标注“USB”字样，缺针位置与接口对应；USB 3.0接口为蓝色19针，插口有凸起防呆设计，对准插入即可，音频接口通常在主板左下角，标注“AUDIO”或“HD AUDIO”，针脚分布与插头一致,对准插入即可。

开机、重启按钮及指示灯线是另一大难点，这些线束包括Power SW（电源开关）、Reset SW（重启开关）、HDD LED（硬盘指示灯）和Power LED（电源指示灯），它们需连接到主板右下角的系统面板针脚上，不同主板针脚定义略有不同，务必参照说明书一一对应插入，电源开关和重启开关无正负极之分，而指示灯线需区分正负极，白色或黑色为负极,彩色为正极。

显卡供电线通常为6+2Pin设计，来自电源，插入显卡侧面的供电接口，如果显卡功耗较高，可能需要连接多根供电线,请确保全部插满以保证稳定运行。

风扇线束连接较为简单，CPU风扇插头应接入主板标注“CPU_FAN”的4针接口，机箱风扇可接入“SYS_FAN”或“CHA_FAN”接口，部分风扇采用大4Pin接口,可直接连接电源供电。

最后理线也很重要，杂乱线缆会影响散热风道和美观，可使用扎带将线束分组固定，尽量沿机箱背板走线,并使用理线孔隐藏多余线缆。

装机是一项需要耐心和细心的工作，插线环节更是如此，正确连接每一根线束，不仅能保障电脑一次点亮，更能为长期稳定运行打下基础，如果您在操作中遇到困难，多参考说明书和可靠教程,逐步操作即可成功。
