电脑主机组装图是DIY爱好者和专业维修人员常用的工具，它能清晰展示硬件布局和连接方式，帮助用户高效完成组装或故障排查，制作一张实用的组装图并不复杂，但需要注重细节和准确性，下面我将分享一些实用的方法和技巧,希望能为你提供有价值的参考。

准备阶段是关键，你需要选择合适的绘图工具，对于初学者，推荐使用免费软件如Draw.io或Lucidchart，它们界面友好且支持协作，如果你有设计基础，Adobe Illustrator或CorelDRAW能提供更专业的矢量图形功能，硬件方面，确保你有一台性能稳定的电脑和鼠标，方便精确操作，收集电脑主机的实物照片或参考图纸，这能帮助你理解组件间的空间关系，我经常先拍摄多角度照片，再导入软件作为底图,这样能减少误差。

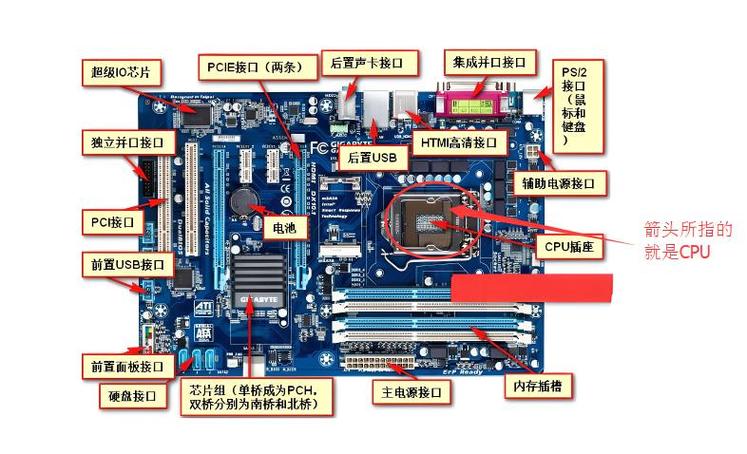

开始绘制组装图，第一步是确定比例和布局，选择一个标准比例，如1:1或1:2，确保图形不会失真，从主板开始画起，因为它通常是核心组件，用矩形或自定义形状表示主板，并标注关键接口如CPU插槽、内存插槽和PCIe插槽，记得使用不同颜色区分组件，比如蓝色代表电源部分，红色代表数据线连接，这样能让图纸更直观，在绘制过程中，我习惯先画出大体框架，再逐步添加细节,避免一开始就陷入复杂部分。

第二步是添加其他硬件组件，包括CPU、GPU、内存条、硬盘和电源等，每个组件应使用简单图形表示，并附上简短说明，CPU可以用一个小方块标注型号和功耗，GPU则用长方形突出尺寸和接口类型，连接线部分尤为重要，用箭头或虚线表示数据线和电源线的走向，确保方向清晰，我建议在图纸旁添加一个图例，解释符号含义，这样即使新手也能轻松理解，注意组件的物理位置，比如GPU通常插在PCIe插槽上，电源线从电源单元引出,这些细节能提升图纸的实用性。

第三步是优化设计和标注，检查图纸的连贯性，确保所有连接点正确无误，添加必要的文字说明，如组件名称、安装步骤或注意事项，使用简洁的语言，避免冗长描述，在电源部分标注“确保所有接口牢固连接，防止短路”，考虑图纸的用途：如果是用于教学，可以加入步骤编号；如果是维修参考，则突出故障点，我个人的经验是，多测试几次图纸的可读性，比如让朋友试读,根据反馈调整布局。

在制作过程中，常见错误包括比例失调、标注模糊或遗漏关键连接，为避免这些问题，我建议先绘制草图，再逐步完善，另一个技巧是参考现有资源，如厂商提供的技术文档，但务必结合自己的理解进行创新，我曾根据一次组装失败的经历，在图纸中添加了散热器安装提示,这大大提升了后续成功率。

我认为制作电脑主机组装图不仅是一项技能，更是一种艺术，它能培养耐心和逻辑思维，同时让复杂的技术变得可视化，通过实践，你会发现自己对电脑硬件的理解更深，组装过程也更顺畅，每一张图纸都是独一无二的，它承载着你的经验和创意，不妨从简单项目开始,逐步挑战更复杂的设计。
