对于许多电脑爱好者而言,从零开始组装一台主机是充满成就感的事情，但在这动手之前，一份清晰、详尽的电脑主机组装图纸或规划图，能极大地提升组装过程的流畅度与成功率，它不仅是零件的拼装指南，更是确保硬件兼容性、优化散热与理线的蓝图。

图纸的核心：从构思到落地的设计逻辑

在动笔绘制或使用软件前,必须先完成“纸上谈兵”的构思阶段，一份合格的组装图纸，其灵魂在于精准的规划和严谨的数据。

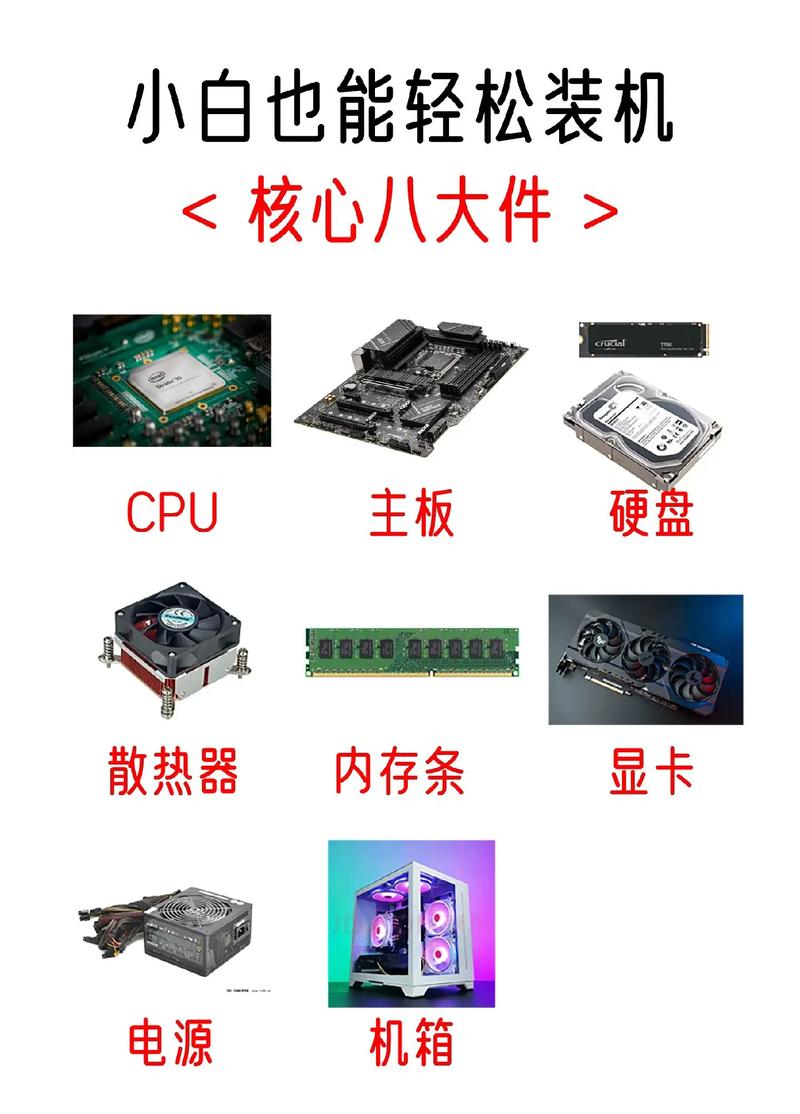

1. 明确需求与预算： 这是所有设计的起点，您的电脑主要用于游戏、内容创作还是日常办公？不同的需求决定了核心硬件（CPU、显卡）的等级，进而框定了整体预算，图纸是为实现特定功能服务的，这一步决定了图纸的最终形态。



2. 精研硬件兼容性： 这是图纸设计中最需要体现专业性的环节，任何一个兼容性疏漏都可能导致所有努力付诸东流，您需要重点关注：

   • CPU与主板插槽： Intel和AMD的平台截然不同，必须确保针脚数与芯片组匹配。
   • 散热器与机箱限高、内存间隙： 大型风冷散热器可能会与高马甲内存或机箱侧板冲突，必须在图纸上标注清楚各部件的预估尺寸。
   • 显卡与机箱限长： 现今高端显卡体型庞大，需精确测量机箱能容纳的最大显卡长度。
   • 电源规格与功率： 确保电源额定功率能满足所有硬件峰值功耗，并留有余量，同时注意电源线材的长度和接口数量是否足够。

绘制图纸的实用方法与步骤

当硬件清单确定后,便可以开始将构思可视化。

1. 选择您的绘制工具：

   • 手绘草图（推荐初学者）： 准备方格纸、尺子和铅笔，手绘能帮助您最直观地理解空间关系，先在纸上勾勒出机箱的轮廓，然后按比例大致画出主板的位置，接着是显卡、电源、硬盘等，用简单的符号标注风扇位和理线路径。
   • 专业制图软件（体现专业性）： 使用如AutoCAD、SketchUp等软件可以绘制出极其精确的二维三视图或三维模型，这能完美展示每个螺丝孔位、每个走线孔，虽然学习成本较高，但成果最为可靠。
   • 通用办公软件： 微软的Visio或甚至PowerPoint的图形工具，也能绘制出清晰明了的示意图，它们提供了丰富的形状库，足以应对主机组装图纸的需求。

2. 构建图纸的核心要素：

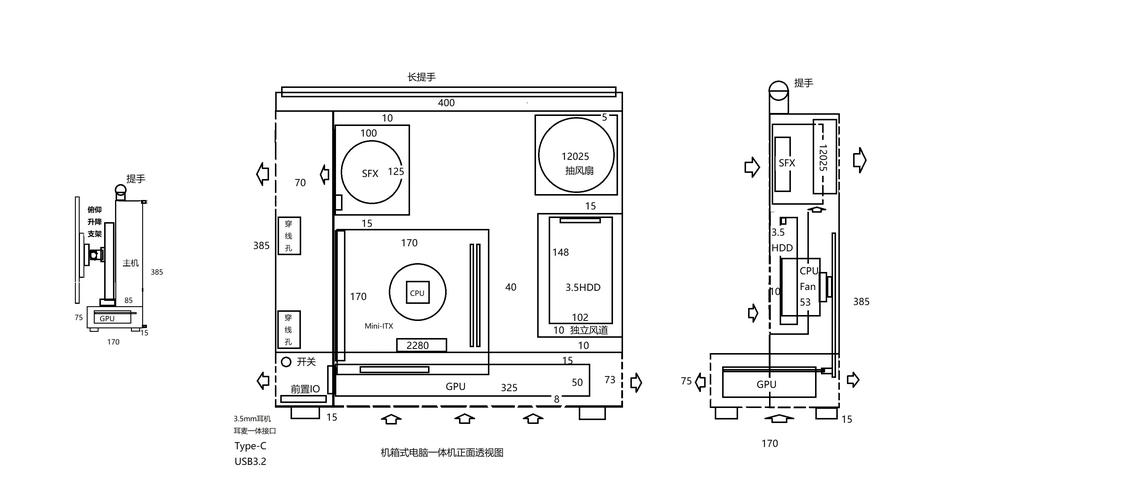

   • 主视图（侧透面视图）： 这是最重要的视图，展示主板安装后的内部全景，需清晰绘制：

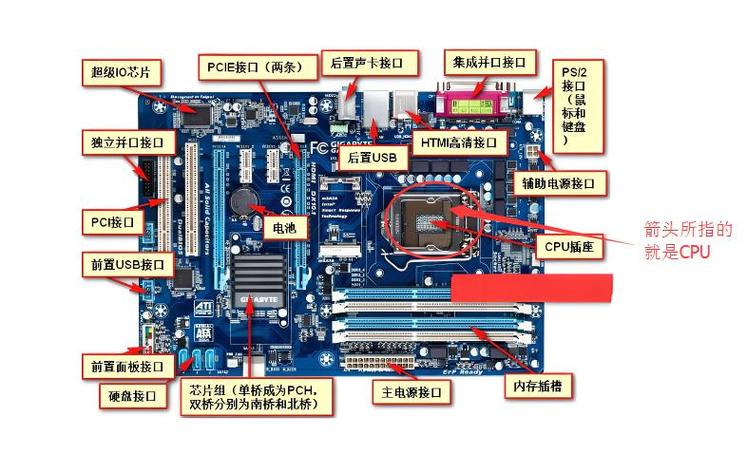

     • 主板轮廓及CPU位置。
     • 内存插槽及已安装的内存条。
     • PCIe扩展槽位及显卡的精确安装位置。
     • CPU散热器（风冷或水冷头及冷排）的安装朝向与尺寸。
     • 机箱前置、后置、顶置风扇的安装位置与风向（用箭头标注进风或出风）。
   • 理线规划图： 优秀的理线是专业组装的门面，在图纸上，用不同颜色的线条代表主板24Pin供电、CPU 8Pin供电、显卡PCIe供电、SATA数据线等，规划好每条线缆从电源出发，经由哪个机箱背线孔，最终连接到设备的路径，这能有效避免装机时线材杂乱无章，影响风道和美观。
   • 散热风道示意图： 用带箭头的曲线在图纸上明确标示出机箱内空气的流动方向，经典的“前进后出、下进上出”原则需要被直观地体现出来，确保没有气流死角。

融入专业细节，提升图纸价值

要让您的图纸超越“示意图”的范畴，成为一份具有参考价值的专业文档，需要加入更多细节。

• 标注关键尺寸： 在图纸的所有关键部位进行尺寸标注，显卡长度、CPU散热器高度、水冷排加上风扇的总厚度等，这些数据是验证兼容性的直接依据。
• 创建硬件清单表： 在图纸的角落或附页，以表格形式列出所有选定硬件的具体型号、关键参数，这能让阅读者一目了然。
• 考虑安装顺序： 高级的图纸甚至会通过编号或步骤说明，暗示一个合理的安装顺序，在空间紧凑的机箱内，先安装主板还是先安装水冷排，顺序至关重要。
• 预留误差空间： 经验丰富的设计者会在图纸上注明“建议预留1-2毫米公差”，因为实物安装时总会存在微小的不可控因素。

一份出色的电脑主机组装图纸,是理性思维与动手热情的结合，它并非一成不变的教条，而是您在充分理解硬件特性后，为自己量身定制的个性化解决方案，当您将每个零件、每条线缆的位置都深思熟虑地呈现在图纸上时，真正的组装过程便会成为一种享受，最终成就一台性能强劲、稳定可靠且外观整洁的爱机。

在我看来,绘制组装图纸的过程，其价值甚至不亚于组装本身，它强迫您去深入研究每一个硬件的细节，提前规避所有潜在的风险，这是一种对工程的尊重，也是对自己时间和金钱的负责，当您按照自己精心设计的图纸完美装成主机的那一刻，所获得的满足感是无可替代的。
