从新手到入门
面对家电内部错综复杂的线路和密密麻麻的符号，一张万用版电路图往往是维修工程师的“导航地图”，掌握解读方法，能让你快速定位故障，精准维修,这份指南将助你揭开电路图的神秘面纱。
基础认知：电路图的“语言”

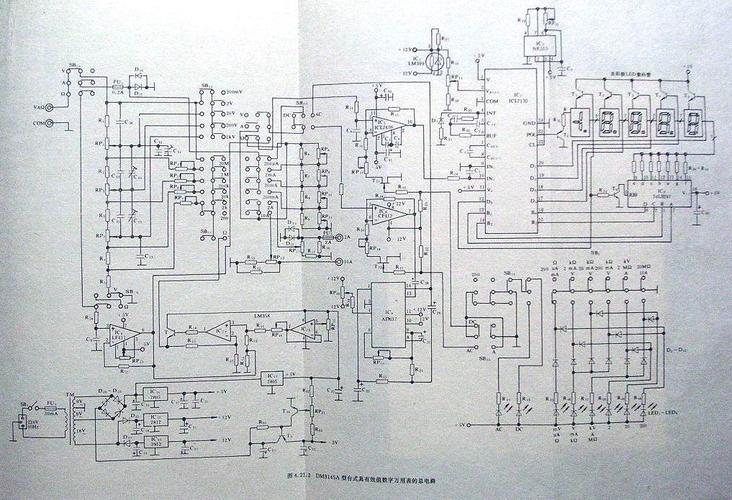

万用版电路图是描绘家电内部电子元件连接关系和工作原理的标准化图纸,理解其核心元素是第一步：
-

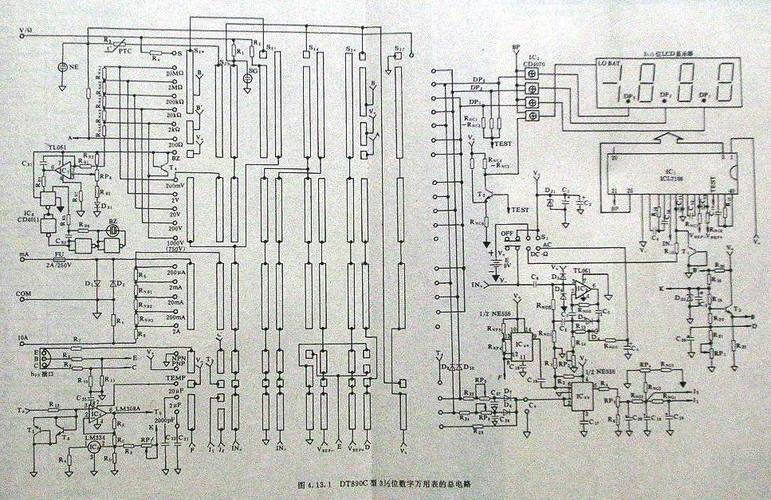

元件符号：电路图的“单词”
- 电阻、电容、二极管、三极管、集成电路(IC)、变压器、开关、连接器等都有国际通用的图形符号，维修前务必熟悉常见元件符号及其对应实物（电阻是矩形或波浪线，电容是两条平行线，二极管是三角形加竖线）。
- 关键： 符号旁通常标注元件参数（如电阻阻值10KΩ、电容容量100μF）或型号（如三极管型号S8050、IC型号LM358）,这是判断元件是否正常的重要依据。
-

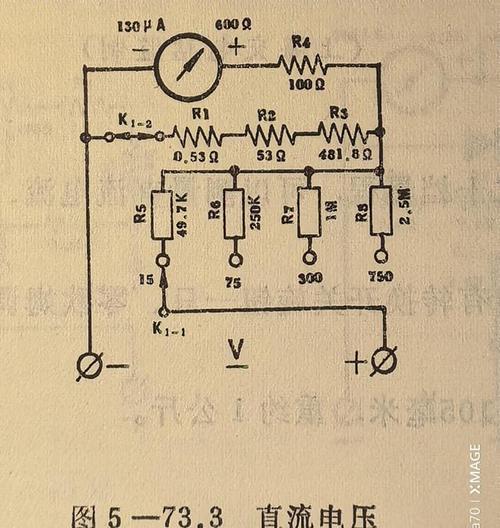

连接线：电流的“道路”
- 直线代表导线连接。
- 交叉点若有实心圆点，表示导线在此处电气连接；无线连接点则表示导线交叉但不相连。
- 虚线常用于表示机械联动或功能关联,而非直接电气连接。
-
接地与电源：系统的“基准”
- 接地 (GND)： 用特定符号（如倒三角形、三条横线或GND标识）表示电路的公共参考点,测量电压通常以此为基准。
- 电源 (VCC/VDD/V+等)： 表示供电正极，电压值会标注（如+5V, +12V）。电源 (VEE/VSS/V-等)： 表示供电负极或更低电压点。
-
模块化结构：化繁为简 复杂家电电路图常划分为功能模块，如电源模块、控制模块（CPU）、驱动模块、显示模块、传感器模块、通信模块等，先识别整体框架,再深入局部细节。
实战解读：按图索骥的步骤
拿到一张电路图,建议遵循以下步骤系统分析：
-
明确目标与范围：
- 你面对的故障现象是什么？（如不通电、不加热、显示异常）
- 根据现象，初步判断可能涉及的电路模块（如不开机优先查电源模块）。
-
识别核心模块：
- 电源模块： 寻找变压器、整流桥、滤波电容、稳压IC（如78xx系列）等，这是整机工作的源头,故障率高。
- 主控模块： 寻找微处理器(MCU/CPU)、晶振、复位电路、存储器(ROM/RAM)，这是设备的“大脑”。
- 信号输入/输出模块： 寻找按键、传感器（温度、光电等）、接口（USB、HDMI）、执行器（电机、继电器、显示器件）及其驱动电路。
-
理清信号流向：
- 从输入源头（如按键按下、传感器信号）开始，沿着连接线追踪信号如何被处理、放大，最终到达输出执行端（如电机转动、屏幕点亮）,想象电流或信息是如何流动的。
- 利用荧光笔标记关键信号路径有助于视觉追踪。
-
善用关键测试点：
- 电路图上常标注重要位置的电压值（如IC引脚电压、电源输出点电压）,这是维修时用万用表测量的关键位置。
- 查找测试点（TPxx）或预留的测量孔位。
-
结合实物板（PCB）对照：
- 将电路图与实物电路板对照，找到关键元件（如IC、大功率管、变压器）在图上的位置及其在板上的实际位置，注意元件编号（如R101, C203）的对应关系。
- 观察PCB上的走线,加深对连接的理解。
维修应用：图纸指引下的故障定位
-
电压法优先：
- 根据电路图标注的关键点电压值，使用万用表直流电压档测量，发现电压异常（如无电压、电压过低或过高）,即锁定问题范围。
- 示例： 某微波炉不工作，电路图显示电源模块输出应为+12V，实测为0V，则故障锁定在电源模块（保险丝、变压器、整流管、滤波电容、稳压管等）。
-
电阻法辅助：
- 在断电情况下，测量关键元件或线路间的电阻值，判断是否短路、开路或元件损坏（如二极管正反向电阻、电容充放电、电机线圈阻值）。
- 对照电路图,理解测量点之间的关系。
-
信号追踪法（进阶）：
对模拟信号（如音频、视频）或特定控制信号，使用示波器沿信号路径追踪波形变化,判断信号在何处中断或畸变。
安全与高效要点
- 安全第一： 维修前务必断电，对大电容进行放电（使用绝缘电阻或专用放电工具），涉及高压（如CRT电视、微波炉高压电路）时尤其谨慎。
- 工具准备： 万用表是基础，电烙铁、吸锡器、镊子、放大镜、热风枪（拆焊IC）也常备,示波器在复杂故障时作用显著。
- 资料积累： 建立自己的电路图库，收集常见品牌、型号的图纸，善用搜索引擎和专业维修论坛（注意甄别信息）。
- 逻辑分析： 电路图是逻辑的体现，结合故障现象，分析“如果这里坏了，会导致什么结果？”进行推理。
- 从易到难： 优先检查易损件（保险丝、电解电容、功率电阻、接插件）、虚焊点。
解读万用版电路图是一项需要耐心和实践的技能，初看可能如读天书，但随着基础知识的积累和维修经验的沉淀，图纸上的符号和线条将逐渐变得清晰有序，维修的本质是解决问题的过程，而电路图正是引导你通向答案的最可靠路径，每一次成功的故障排除，都是对这份“地图”理解的一次深化。
