电灯线路图对于家电维修爱好者而言,就像一张藏宝图,能指引你找到问题所在,但如果你从未接触过电路图,面对那些线条和符号可能感到无从下手,其实只要掌握一些基本方法,看懂家用电灯线路图并不困难。
电灯线路图本质上是使用符号和线条来表达电路连接方式的示意图,图中每个符号都代表一个实际元件,如开关、灯泡、电源等,而线条则表示它们之间的导线连接,熟悉这些符号是读懂电路图的第一步,常见的符号包括:圆圈中带叉表示灯泡,一条折线代表开关,长线短线组合表示电源等,不同图纸可能符号略有差异,但大多遵循相近的规范。

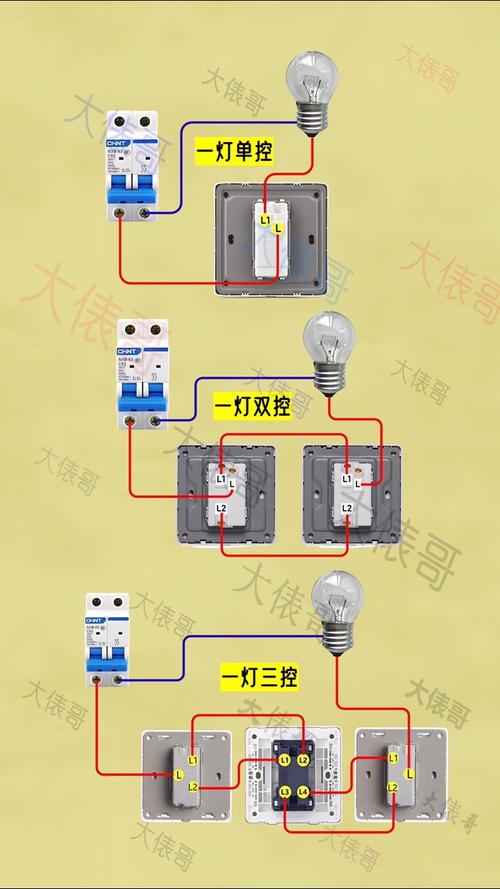

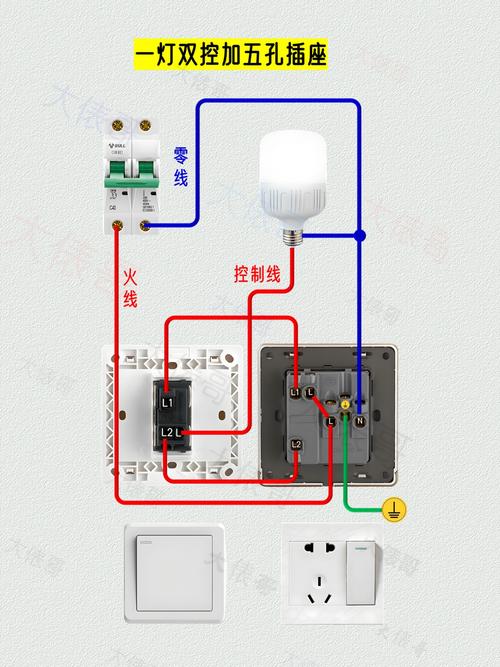

拿到一张家用电灯线路图,建议先找出电源部分,通常电源会标注电压,家用一般为220V交流电,从电源出发,顺着线路走向,看电流如何经过开关、灯座最终形成回路,重点关注各个连接点,理解电流的路径和控制关系,例如单控电路中,开关直接控制灯的通断;双控电路则有两个开关共同控制一盏灯,路径会复杂些。
实际维修中,线路图与实物对照是关键一步,先关闭总电源,确保安全操作,根据线路图,找到对应的实物元件,逐一核对连接方式,使用万用表测量通断和电压能有效帮助诊断,比如开关断开时,线路应不通;闭合时应导通,如果实测结果与图纸标示不符,很可能就是故障点。

常见故障包括断路、短路和接触不良,断路指线路中某处断开,电流无法形成回路,灯不亮,短路是火线与零线直接相连,会导致跳闸,接触不良则时通时断,灯闪烁,结合线路图分析,能更快定位问题部位,例如灯不亮,先查开关通断,再测灯座电压,逐步缩小范围。
安全永远是第一位的,操作前务必切断电源,确认无电后再开始检查,不熟悉的线路最好有专业人士指导,尤其注意区分火线、零线和地线,避免误接,我始终认为,谨慎态度比维修技术更重要。

看懂电灯线路图是一项实用技能,能帮助您解决家居小问题,也能加深对电气原理的理解,多看图,多实践,逐渐就能熟练起来,遇到复杂情况不必勉强,该请师傅时就请师傅,毕竟专业的事交给专业的人更稳妥。
