在人工智能技术日益普及的今天，我们经常在各种文章、技术报告和产品介绍中看到清晰直观的AI模型结构图，这些图表并非设计师凭空绘制的艺术创作，而是基于模型真实架构的可视化呈现，无论是简单的线性回归，还是复杂的深度神经网络，将其“画”出来是理解、交流和优化模型的关键一步,这些AI模型图究竟是如何生成的呢？

理解AI模型图的价值

在探讨如何生成之前，我们首先要明白为什么需要生成模型图，一个结构良好的模型图远不止是一张图片,它承担着多重重要角色：

• 辅助理解： 人脑对图形的处理效率远高于纯文字或代码，一张图可以立刻展示模型的层次结构、数据流动方向和各组件间的连接关系,让复杂的数学模型变得直观易懂。
• 促进交流： 在团队协作中，开发者之间、技术与非技术人员之间，通过模型图可以高效、准确地沟通设计思路和架构细节,避免误解。
• 调试与优化： 当模型表现不佳时，通过观察模型图，可以快速检查结构是否存在设计缺陷，例如层数过深或过浅、连接是否合理等,为优化提供视觉依据。
• 文档记录： 模型图是技术文档不可或缺的部分，它使文档更加完整和专业,便于后续的维护与迭代。

主流的模型图生成方法

生成AI模型图的方法多种多样，可以根据你的技术背景、模型复杂度和展示需求来选择,主要可以分为以下几类：

利用深度学习框架的内置工具（最直接的方法）

如果你是使用TensorFlow、PyTorch、Keras等主流框架构建模型的开发者,那么最便捷的方式就是使用框架自身提供的可视化功能。

• TensorFlow / Keras 的 model.summary() 与可视化工具： Keras提供了一个非常基础的 model.summary() 函数，可以在控制台以文本形式打印出模型的结构信息，包括每一层的类型、输出形状和参数数量，虽然这不是图形，但能快速了解概况。 更进一步，可以使用 tf.keras.utils.plot_model 函数，只需一行代码，就能生成一个标准的模型结构图，展示层的堆叠情况和数据流，你可以选择保存为图片（如PNG）或可交互的PDF文件。



• PyTorch 的相关工具： PyTorch本身没有官方的、像Keras那样“一键出图”的函数，但生态中有强大的第三方库支持，最常用的是 TorchSummary 或 TorchInfo，它们可以提供类似 model.summary() 的文本摘要。 对于图形化可视化，可以与 Netron 这类工具配合，Netron是一个独立的模型可视化工具，支持多种格式（如PyTorch的 .pt 或 .pth 文件），你只需将保存的模型文件导入Netron，它就会自动生成一个清晰、可交互的模型图,非常利于详细分析。

优点： 与代码紧密集成，生成速度快，能确保图表与实际模型完全一致。 缺点： 自动生成的图表有时在布局上可能不够美观，对于极其复杂的模型（如含有大量分支的模型）,可读性会下降。

使用专业的可视化软件与在线工具

当你需要制作用于演示、论文或报告的精美图表时,专业的设计软件和在线工具是更好的选择。

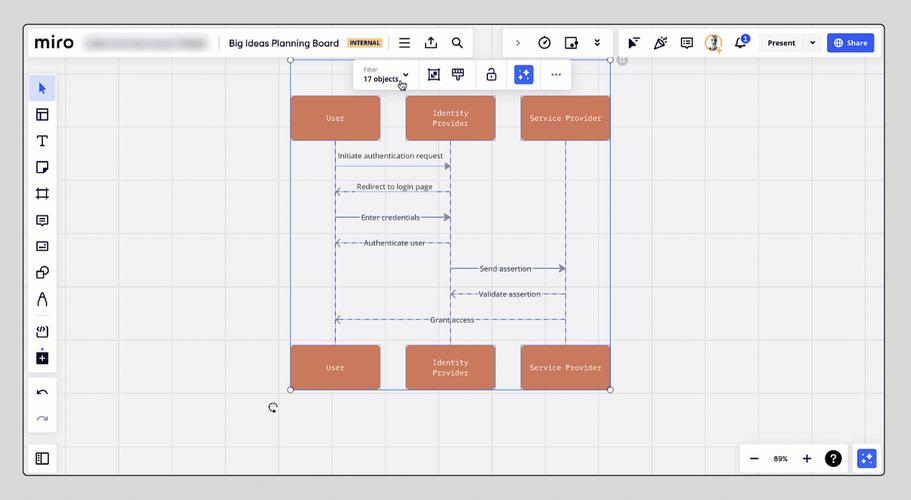

• 绘图软件（如 draw.io / Diagrams.net, Microsoft Visio, Lucidchart）： 这类工具提供了强大的图形绘制功能和高度的自定义自由，你可以从零开始，拖拽各种预定义的图形元件（如矩形、圆形、箭头）来构建模型图，这种方法非常适合绘制概念图、系统架构图或对自动生成的图进行美化。

  • draw.io（现名Diagrams.net） 是一个免费、开源且功能强大的首选，它提供桌面版和在线版,内置了专门针对神经网络的可视化图形库。
  • 流程： 先用手绘或框架工具生成一个基础图作为参考，然后在绘图软件中重新绘制，调整颜色、字体、布局,使其达到最佳的视觉效果和信息传达效率。

• 代码生成图表（如 PlotNeuralNet）： 如果你既追求美观，又希望流程可重复，那么基于代码的绘图库是理想选择。PlotNeuralNet 是一个著名的LaTeX宏包，你可以用特定的脚本语言描述模型结构，然后编译生成高质量、出版物级别的矢量图（PDF格式）。 优点： 生成的图表极其专业、统一，修改结构只需修改代码，非常适合学术写作。 缺点： 有一定的学习门槛,需要了解基本的LaTeX知识。

结合使用：自动化与手绘的精妙平衡

在实际工作中,最高效的方式往往是结合上述方法。

1. 先用 tf.keras.utils.plot_model 快速生成一个基础框图,了解整体结构。
2. 将这个框图作为底图或参考，导入到 draw.io 中。
3. 在 draw.io 中利用其丰富的图形和排版功能，重新描绘和美化，突出关键部分,添加必要的注释。
4. 最终输出一张既准确又美观的模型图。

这种方法兼顾了效率与质量,是许多资深工程师和研究人员常用的工作流。

生成高质量模型图的实用技巧

无论采用哪种方法，要生成一幅易于理解的模型图,都需要遵循一些基本原则：

• 清晰至上： 布局要整洁，避免线条交叉混乱，使用不同的颜色、形状来区分不同类型的层（如卷积层、池化层、全连接层）。
• 信息完整： 在图中或图例中标明关键信息，例如层的名称、输出张量的维度（e.g., (None, 224, 224, 64)）,这对于理解模型至关重要。
• 突出重点： 如果模型非常庞大，可以考虑只绘制核心子模块，或者采用“展开”与“折叠”的方式，先展示宏观结构,再深入细节。
• 保持一致性： 在整个项目或文档中，使用相同的图例和绘图风格,降低读者的认知负担。

从我个人的经验来看，模型可视化是AI项目开发中一个不可或缺的环节，它就像是一张“地图”，能帮助你在复杂的算法迷宫中找到方向，对于初学者，我建议从框架自带的可视化工具入手，先养成“边写代码边看图”的习惯，随着经验的积累，再逐步学习使用专业绘图工具来提升图表的表达力，选择哪种工具并不重要，重要的是培养通过视觉化方式思考和分析模型的能力,这将对你的AI学习与实践之路产生深远的积极影响。

---
