点亮主机的关键步骤

组装电脑的乐趣在于亲手赋予硬件生命,而正确连接所有线路是成功点亮机器的关键一步,面对机箱内繁多的线缆和接口,新手难免感到困惑,作为资深装机工程师,我将用最清晰的图文指引,带你一步步完成线路连接。

核心原则:安全第一,精准匹配

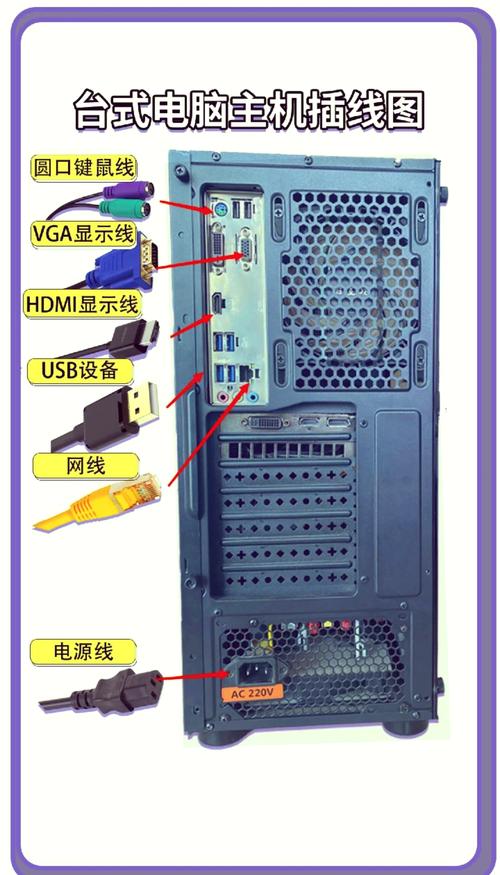

组装电脑如何连接线路图
  • 彻底断电: 操作前务必拔掉电源线,按下机箱电源按钮释放余电。
  • 防静电: 佩戴防静电手环或频繁触摸接地金属物(如未上漆的机箱)。
  • 接口识别: 所有接口均有防呆设计,仔细观察形状、缺口和卡扣方向,切勿强行插入

核心线路连接详解

  1. 主板供电(24/20+4 Pin)

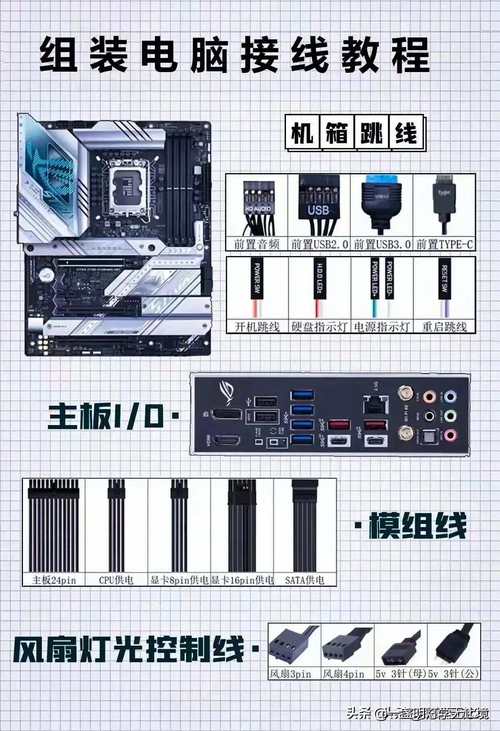

    组装电脑如何连接线路图
    • 接口位置: 主板右侧边缘,长方形多针接口。
    • 线缆: 电源上最粗的线缆,通常为24针或可分拆的20+4针。
    • 连接: 对齐接口卡扣方向,平稳垂直插入,听到“咔哒”声表明卡扣锁紧,这是主板运行的根基。
  2. CPU供电(4/8 Pin 或 4+4/8+8 Pin)

    • 接口位置: 主板左上角CPU插槽附近,方形多针接口(常见4+4 Pin或8 Pin)。
    • 线缆: 电源标有“CPU”或“EPS”的4+4 Pin或8 Pin线。
    • 连接: 同样注意卡扣方向,组合好插头(如需),对准主板接口插入到位,为处理器提供充足电力,不可或缺。
  3. 显卡供电(6/8 Pin 或 6+2 Pin)

    组装电脑如何连接线路图
    • 接口位置: 独立显卡顶部或侧面。
    • 线缆: 电源标有“PCI-E”或“VGA”的6+2 Pin线。
    • 连接: 根据显卡所需接口数量(如一个8 Pin需接一个6+2 Pin,两个8 Pin需接两根线),组合好插头插入,高性能显卡的“能量补给线”。
  4. SATA设备供电(硬盘/光驱)

    • 接口位置: SATA硬盘或光驱侧面的扁长“L”形接口。
    • 线缆: 电源提供的扁平“L”形SATA供电线。
    • 连接: 对准接口形状插入即可,为存储设备提供稳定电力。
  5. SATA数据线(主板到硬盘/光驱)

    • 接口位置:
      • 设备端:SATA硬盘/光驱上的窄“L”形接口(与供电口相邻)。
      • 主板端:主板上标有“SATA1/2/3...”的接口(通常位于右下角)。
    • 线缆: 扁平的SATA数据线(两端均为“L”形)。
    • 连接: 两端分别插入主板SATA接口和设备SATA数据接口,系统与存储设备沟通的“数据通道”。
  6. 机箱前面板跳线(难点!)

    • 接口位置: 主板右下角,标有“F_PANEL”、 “JFP1”或类似字样的针脚区域(详细查阅主板说明书)。
    • 线缆: 机箱引出的细小插头,包括:
      • 电源开关(Power SW): 最重要,用于开机。
      • 复位开关(Reset SW): 用于重启。
      • 电源指示灯(Power LED +/-): 分正负极(+/-)。
      • 硬盘指示灯(HDD LED +/-): 分正负极(+/-)。
      • (可能有)机箱喇叭(Speaker): 用于故障报警声。
    • 连接(关键):
      • 必须查阅主板说明书! 每块主板的针脚定义和排列顺序可能不同。
      • 找到主板上的对应针脚图(通常在跳线区附近印刷或说明书明确标注)。
      • 特别注意: Power LED+ 和 HDD LED+ 必须连接正极(通常标记为+或彩色线),接反灯不亮。
      • Power SW 和 Reset SW 无极性要求。
      • 对准针脚位置和正负极,垂直插入插头。 这是实现开机、重启、指示灯功能的关键。
  7. 机箱风扇供电

    • 接口位置:
      • 主板风扇接口: 主板标有“SYS_FAN”、“CHA_FAN”或“FAN”的3针或4针接口(优先选择)。
      • 电源大4Pin接口(Molex): 使用转接线或风扇自带接口。
    • 线缆: 风扇引出的3针或4针插头(或大4Pin接口)。
    • 连接: 主板风扇接口有防呆口,对准插入,大4Pin接口对准方向插入电源线,确保机箱内部空气流通。
  8. USB 3.0 前面板接口

    • 接口位置: 主板边缘标有“USB 3.0”、“F_USB30”或“JUSB1”的宽大蓝色针槽。
    • 线缆: 机箱引出的大型蓝色插头(内部有防呆缺口)。
    • 连接: 对准主板接口缺口方向,垂直平稳插入,避免针脚弯曲,提供高速前置USB连接。
  9. HD Audio 前面板接口

    • 接口位置: 主板边缘标有“AUDIO”、“HD AUDIO”、“AAFP”或“F_AUDIO”的针脚区域(通常位于USB接口附近)。
    • 线缆: 机箱引出的插头,标有“HD AUDIO”或“AC'97”(优先选HD AUDIO)。
    • 连接: 查阅主板说明书确认针脚定义,对准防呆口(通常缺一针)插入,连接前置耳机和麦克风。

最终检查与点亮

  1. 再次确认: 逐项检查所有连接是否牢固、方向正确、无遗漏。
  2. 线缆整理: 用扎带或魔术贴将线缆合理捆扎,避开风扇和风道,确保机箱内部整洁、散热通畅。
  3. 接通电源: 插上电源线。
  4. 首次开机: 短按机箱前面板电源开关,如一切正常,应听到风扇转动声,看到指示灯亮起,显示器开始显示开机画面(需已连接显示器)。

个人建议 连接线路最忌蛮力,务必理解接口防呆设计的用意,主板说明书是你装机路上的最佳伙伴,尤其是机箱跳线部分,再资深的工程师也会不时翻阅确认,遇到无法点亮的情况,首先检查主板24Pin、CPU 8Pin、显卡供电是否插紧,机箱开关跳线是否准确,保持耐心,每次成功的点亮都是对细致操作的最佳回报,电脑组装不仅是零件的堆叠,更是逻辑与耐心的艺术,当你亲手完成线路连接并见证主机启动的瞬间,那份成就感将远超想象。
