制作AI模型图是理解和展示人工智能模型结构的重要环节,无论是为了学术研究、项目演示还是团队沟通，一张清晰的图表都能让复杂的概念变得直观易懂，作为网站站长，我经常需要创建和优化这类图表，以帮助访客更好地掌握AI技术，下面，我将结合个人经验，详细讲解如何一步步制作出专业的AI模型图。

理解AI模型的基本结构

在开始绘制图表前,首先需要深入理解你所针对的AI模型，不同类型的模型，如神经网络、决策树或聚类算法，其结构差异很大，一个简单的神经网络可能包括输入层、隐藏层和输出层，而卷积神经网络则涉及卷积层、池化层等复杂组件，建议先列出模型的核心组件：输入数据、处理层、激活函数、输出结果等，这一步不需要急于绘图，而是通过文字或草图梳理逻辑关系，我通常会用笔记软件记录每个部分的功能，确保自己完全掌握模型的运作机制，只有充分理解模型，才能避免图表中出现错误或遗漏。

选择合适的绘图工具

工欲善其事,必先利其器，选择一款合适的绘图工具能大大提高效率，市面上有许多免费和付费选项，例如draw.io、Lucidchart或Microsoft Visio，它们都提供丰富的模板和自定义功能，对于初学者，我推荐从draw.io开始，因为它界面友好且无需安装，直接在浏览器中操作即可，如果你偏好代码方式，可以使用Python库如Matplotlib或Plotly来生成图表，这对自动化处理尤其有用，无论选择哪种工具，都要确保它支持导出高质量图像，并允许灵活调整颜色、字体和布局，工具只是辅助，关键还是你的创意和逻辑。

设计图表的布局和风格

一张好的AI模型图应当简洁明了,避免信息过载，开始绘制时，先确定整体布局：是采用从左到右的流程图形式，还是用分层结构展示？对于深度学习模型，分层显示各层的连接会更直观，在风格上，使用一致的色彩和图标能增强可读性——比如用蓝色表示输入层，绿色表示隐藏层，红色表示输出层，注意字体大小和线条粗细，确保在缩小或放大时仍清晰可辨，我个人的习惯是先用铅笔在纸上草图，再转移到数字工具中细化，这个过程能帮助我快速迭代，避免在电脑上反复修改。

添加关键组件和连接

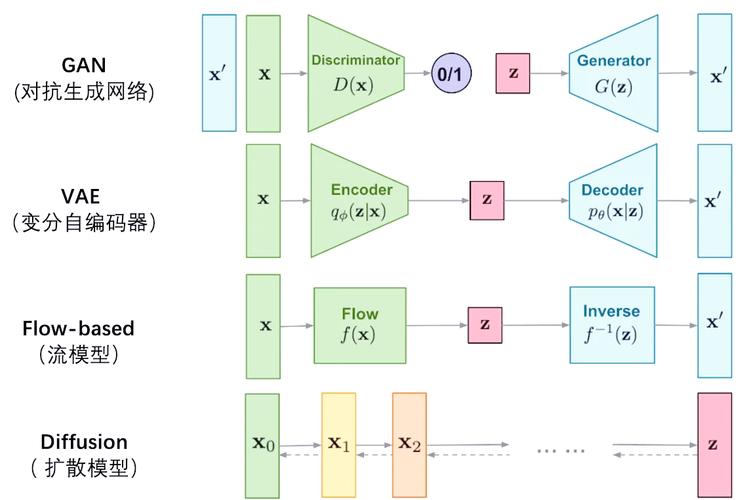

现在进入核心步骤：将模型的各个组件添加到图表中，从输入数据开始，逐步绘制每一层或模块，在神经网络图中，标注每一层的节点数、激活函数类型（如ReLU或Sigmoid），并用箭头表示数据流向，不要忘记包括特殊组件，如丢弃层或归一化层，这些细节能体现模型的完整性，连接线要清晰显示依赖关系，避免交叉或重叠，如果模型涉及循环或分支（如RNN或GAN），可以用虚线或不同颜色高亮这些部分，在实际操作中，我常常参考开源项目或论文中的图表，汲取灵感但不直接复制，以确保原创性。

标注和注释的重要性

图表本身可能无法完全传达所有信息,因此添加标注和注释至关重要，用简短的文字说明每个组件的功能，卷积层用于特征提取”或“输出层生成分类结果”，注释可以帮助观众理解技术细节，尤其是非专业人士，在图表角落添加图例，解释颜色和符号的含义，我建议使用中性语言，避免过于专业的术语，除非受众是资深研究人员，在团队协作中，清晰的标注能减少误解，提升沟通效率。

测试和优化图表

完成初步绘制后,务必进行测试，将图表展示给同事或朋友，询问他们是否能轻松理解内容，根据反馈调整布局、颜色或文字描述，优化时，关注细节：检查是否有冗余元素、是否对齐整齐、色彩是否协调，我常常在发布前将图表打印出来查看，因为纸质版能暴露在屏幕上忽略的问题，考虑图表的应用场景——如果是用于演示，可能需要动态元素；如果是印刷品，则要确保分辨率足够高。

个人观点

在我看来,制作AI模型图不仅是一项技术任务，更是一种艺术表达，它强迫我们深入思考模型的本质，从而发现潜在问题或优化点，通过反复实践，我发现自己对AI的理解更加透彻，甚至能在绘图过程中激发出新的创意，希望这些方法能为你提供实用指导，助你创造出既美观又 informative 的图表，如果你有独特的心得，欢迎分享交流！
