组装电脑开关如何接线

对于初次尝试组装电脑的用户来说,机箱前面板的开关接线可能是最让人头疼的环节之一，密密麻麻的跳线接口、不同颜色的线缆，以及主板上看似复杂的英文缩写，稍有不慎就可能接错，但别担心，只要掌握正确的方法，接线过程其实并不复杂。

---

第一步：准备工作

1. 工具与材料


   • 主板说明书（必备）：不同品牌主板的接口位置和命名可能存在差异，说明书是准确接线的核心依据。
   • 机箱提供的跳线：通常包括电源开关（Power SW）、重启键（Reset SW）、电源指示灯（Power LED）和硬盘指示灯（HDD LED）。
   • 镊子或尖嘴钳：方便调整跳线位置。

2. 安全提示

   • 操作前断开电源,避免静电损坏硬件。
   • 建议在自然光或明亮环境下操作,便于观察接口细节。

---

第二步：认识主板上的接口

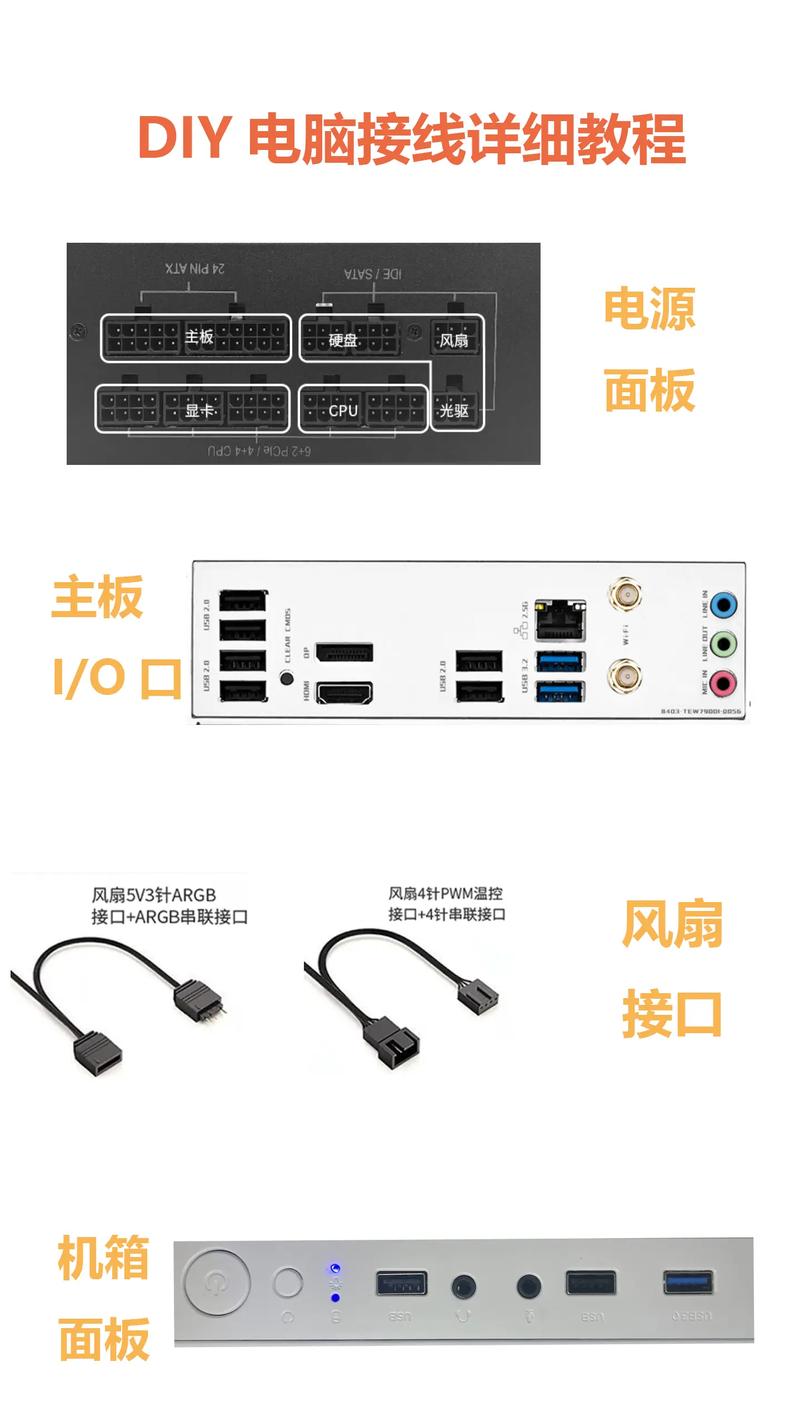

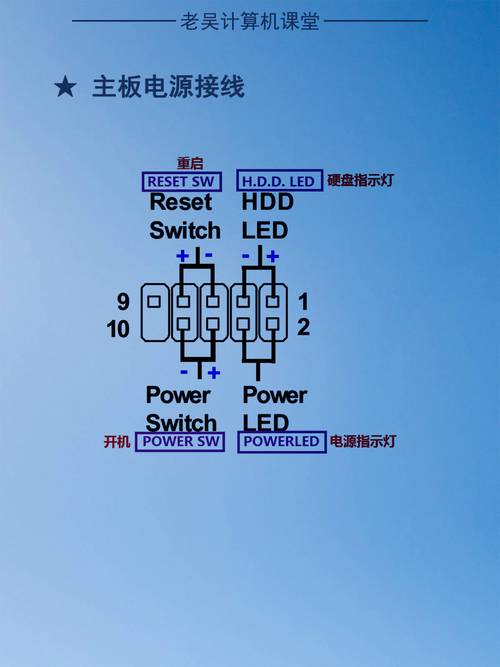

主板右下角（靠近机箱前面板位置）通常会有一组标注为“Front Panel Header”“F_PANEL”或“JFP1”的针脚区域，这些针脚分为两排，每排4-5针，具体功能如下：

针脚标识	功能	常见颜色
PWR SW+/PWR BTN	电源开关	无极性，多为黑白线
RESET SW	重启键	无极性，多为蓝白线
PWR LED+/PWR LED-	电源指示灯（正/负）	绿色/白色
HDD LED+/HDD LED-	硬盘指示灯（正/负）	红色/白色

注意：电源和硬盘指示灯的“+”和“-”需严格区分正负极，接反可能导致指示灯不亮。

---

第三步：分步接线操作

1. 定位主板说明书中的接线图
   以华硕B660主板为例，其Front Panel Header的布局可能为：



   ┌────┬────┐
   │ PWR+ │ PWR- │
   │ RES+ │ RES- │
   │ HDD+ │ HDD- │
   │ P_LED+ │ P_LED- │
   └────┴────┘

   不同品牌主板的排列顺序可能不同,需以实际说明书为准。

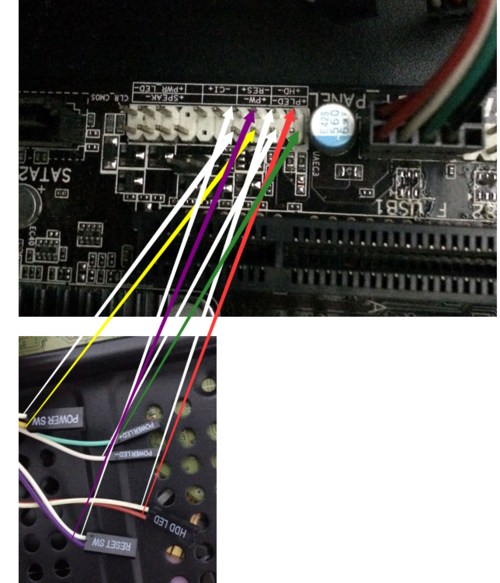

2. 优先连接电源开关（Power SW）

   找到标有“PWR SW”的跳线，对准主板说明书标注的对应针脚，垂直插入，此接口无正负极之分，只需确保插紧即可。

3. 连接重启键（Reset SW）

   方法与电源开关相同,注意区分“RESET SW”与“POWER SW”的位置，避免混淆。

4. 处理电源指示灯（Power LED）

   分正负极：跳线标注“+”的一端对应主板上的“PWR LED+”，另一端接“PWR LED-”，若接反，指示灯可能不亮，但不会损坏硬件。

5. 连接硬盘指示灯（HDD LED）

   同样需区分正负极,通常红色线为“+”，白色线为“-”。

---

第四步：常见问题与解决方法

1. 开机后无反应

   检查电源开关是否接在正确针脚,或尝试短接主板上的“PWR+”和“PWR-”针脚（用螺丝刀轻触），若能开机，说明机箱开关线故障。

2. 指示灯不亮但主机运行正常

   大概率是正负极接反,重新调整LED跳线方向即可。

3. 线缆长度不够

   部分机箱跳线较短,可尝试调整主板安装位置，或使用跳线延长器（需单独购买）。

---

安全与细节提醒

1. 防呆设计并非万能
   主板接口虽有一定防呆设计（如缺针或缺口），但部分机箱跳线仍可能强行插入错误位置，务必对照说明书逐一核对。

2. 避免暴力操作
   若跳线难以插入，可能是针脚未对齐，切勿用力按压，以免弯折针脚。

3. 整理线材
   接线完成后，用扎带固定多余线缆，避免影响机箱内部风道。

---

个人观点

装机过程中,开关接线更像是一场“逻辑游戏”——只要理清每根线的功能，剩下的只是耐心与细心，对于新手，建议优先选择标注清晰的主板（如微星、华硕），并养成阅读说明书的习惯，如果一次失败，不要焦虑，重新拔插调试是常态，毕竟，成功点亮主机的成就感，远大于过程中的那一点小波折。

---
