如何绘制清晰专业的AI论文模型图？工具与技巧全解析

在人工智能领域的研究中,一张清晰、准确的模型结构图往往比千言万语更具说服力，优秀的模型图不仅能快速传达核心思想，更能提升论文的专业性与可读性，本文将分享绘制高质量AI模型图的实用工具与方法。

专业工具：提升效率与规范性

1. Microsoft Visio：


   • 优势： 专业图表绘制标杆，提供大量预定义的形状库（包括通用流程图、网络图、UML等），支持高度定制化，线条连接精准，排版控制细致，非常适合绘制结构严谨的模型图（如CNN、RNN层级结构、Transformer模块）。
   • 操作： 从“更多形状”中加载需要的模板，拖拽基本形状（矩形、圆形）或专用符号（如卷积核、池化符号）构建图层，利用“连接线”工具确保组件间关系清晰，善用“排列”和“位置”工具对齐元素，分层绘制复杂模型时，可借助“容器”功能分组管理。

2. draw.io / diagrams.net：

   • 优势： 免费、开源、跨平台（在线/离线桌面版），界面直观易上手，内置丰富的模板库，特别包含大量针对云架构、网络、流程的图形，也适合绘制神经网络图，支持直接导出为多种格式（PNG, SVG, PDF等），并可与Google Drive、OneDrive等云存储集成。
   • 操作： 从左侧库中选择“网络”、“软件”、“箭头”等类别下的图形，拖拽“矩形”、“圆角矩形”、“菱形”等作为基础模块，使用连接线建立关系，利用“样式”面板统一调整线条粗细、颜色、填充、字体，对复杂结构，可利用“图层”功能或“组合”元素。

3. LaTeX + TikZ/PGF：


   • 优势： 学术论文排版黄金标准，TikZ是其强大的矢量绘图包，生成的图形与论文文档风格完美统一（字体、公式），精度极高，可完美处理复杂数学符号标注，图形由代码定义，易于版本控制、复用和修改。
   • 学习曲线： 需要学习TikZ语法，初期绘图效率可能不如可视化工具高，但掌握后对于绘制包含复杂数学表达（如公式、特殊符号）的模型图（如概率图模型、注意力机制）极具优势。
   • 操作： 在LaTeX文档中引入tikz包，使用\node定义节点（模块），\draw命令绘制线条和箭头，结合positioning库进行相对定位，在线社区有大量神经网络绘制的TikZ库（如tikz-cd用于交换图，neuralnetwork库）。

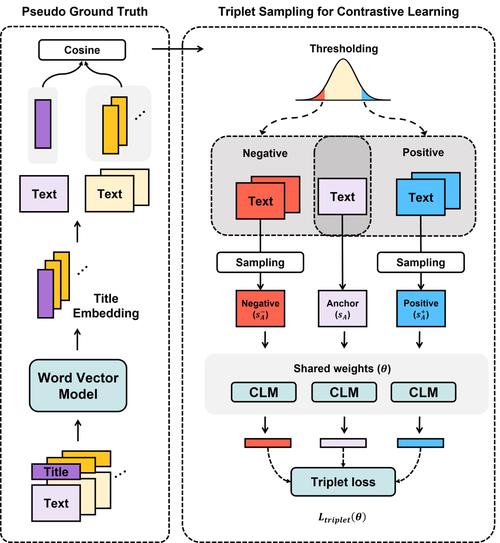

实用技巧：让模型图脱颖而出

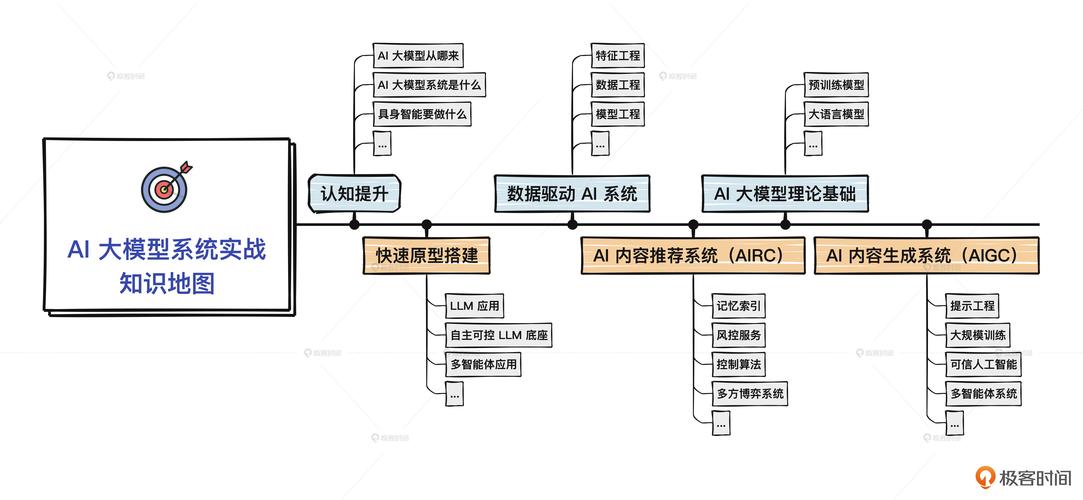

1. 层级清晰，化繁为简：

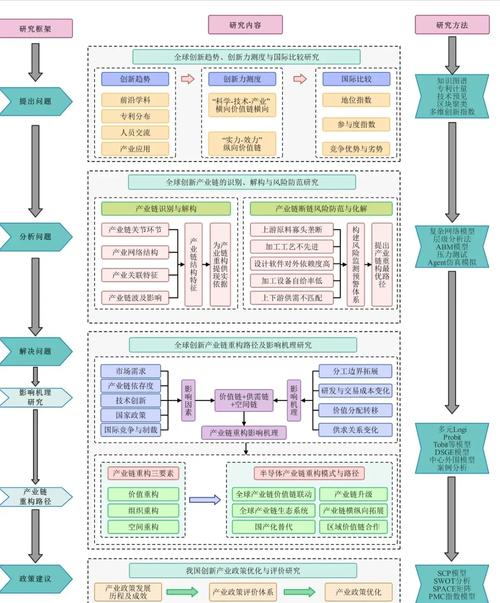

   • 模块化： 将大型模型分解为功能明确的子模块（如“编码器”、“解码器”、“注意力模块”），用矩形框表示，内部细节可单独绘制或简要标注。
   • 抽象层级： 根据图示目的选择合适的抽象层级，整体架构图可忽略内部细节，突出数据流和组件关系；关键子模块图则需详细展示层结构、参数。
   • 空间利用： 避免过度拥挤，合理利用空白区域，必要时使用“云形”或简单框表示重复结构或可展开细节。

2. 数据流向一目了然：


   • 箭头是关键： 使用清晰、一致的箭头（实线、虚线、不同线宽/颜色）表示数据流动方向，箭头指向必须明确无误。
   • 标注维度： 在箭头旁或模块输入/输出处标注关键数据的维度（如 [batch, 256], [seq_len, d_model]），这对理解模型处理过程至关重要。
   • 对齐与路径： 保持连接线尽可能横平竖直，减少交叉，交叉不可避免时，使用“跳线”符号。

3. 标注精准，信息完整：

   • 模块名称： 每个核心组件（卷积层、全连接层、LSTM单元、归一化层）都应标注其标准名称（如 Conv2d(k=3, s=1), Linear(128), LayerNorm）。
   • 关键参数： 在模块内或附近标注核心超参数（卷积核尺寸k、步长s、通道数c，全连接层神经元数，Dropout概率p）。
   • 特殊操作： 对求和、拼接(Concat)、复制(Copy)、重塑(Reshape)、转置(Transpose)等操作，使用特定符号清晰标注。

4. 风格统一，提升可读性：

   • 一致性： 全图使用相同的字体、字号（模块名可稍大）、线条风格、颜色方案，同类型组件样式保持一致。
   • 配色： 谨慎使用颜色，可用颜色区分不同数据流、不同类型层（如卷积层一种色，全连接层另一种色），或突出重要路径，避免过多鲜艳颜色，确保打印成黑白后仍可分辨。
   • 图例： 若使用了非通用符号或特殊颜色含义，务必添加简洁图例说明。
   • 标题与编号： 为图添加描述性标题（如“图1：基于Transformer的端到端语音识别模型架构”）和编号。

5. 善用模板与迭代：

   • 参考优秀论文： 学习顶会论文中的模型图是如何绘制的，借鉴其清晰表达方式。
   • 利用工具模板： draw.io、Visio等通常有预设的流程图、网络图模板，可作为起点修改。
   • 迭代优化： 初稿完成后，请导师或同行审阅，根据反馈不断调整简化、补充信息或修正错误。

备选方案：快速草图与示意图

• PowerPoint / Keynote： 虽然功能不如专业工具强大，但其基础形状、线条、文本框功能足以绘制简单的模型示意图，尤其适合快速勾勒想法或在汇报中使用，注意保持简洁清晰。
• 手绘草图（初期设计）： 在构思阶段，纸上手绘是梳理思路、快速迭代设计的有效方式，确定结构后再用工具精细绘制。
• 专业AI/深度学习绘图库：
  • PlotNeuralNet： (Python) 专门为绘制卷积神经网络设计，代码生成。
  • NN-SVG： 在线工具，提供几种风格（如AlexNet, LeNet风格）的神经网络图绘制。
  • Keras.utils.plot_model： 如果模型用Keras构建，可直接调用此函数生成模型结构图（需安装pydot和graphviz）。

优秀的AI模型图是严谨研究态度的体现,更是高效学术交流的桥梁，选择适合自己的工具，掌握核心绘图原则——清晰传达结构、突出数据流向、精准标注信息、保持风格统一，你也能创作出令审稿人和读者眼前一亮的专业图表，工具只是手段，清晰传达模型设计的核心思想才是最终目的。
