怎么把犀牛模型导入AI？导入步骤有哪些？

犀牛模型高效导入AI的实用指南

在工业设计、建筑建模与产品开发的领域，Rhinoceros（简称Rhino）以其强大的NURBS曲面建模能力成为行业标杆工具，而Adobe Illustrator（AI）作为矢量图形处理的王者，在平面输出、技术制图与艺术加工方面不可或缺，将犀牛模型精准导入AI，是打通三维创意与二维表现的关键桥梁，本指南将提供清晰、专业的操作流程与实用技巧。

核心准备：模型优化与格式选择

在启动导入流程前,充分的前期准备是成功的关键：

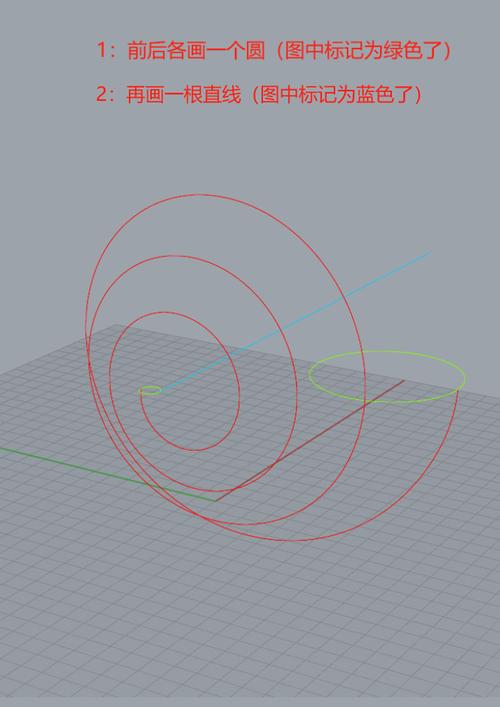

模型清理与优化：
- 精简几何体： 删除内部不可见面、隐藏对象或测试几何体，减少文件冗余,复杂模型可能导致AI处理缓慢甚至崩溃。
- 检查并修复： 在Rhino中使用Check命令查找并修复开放曲面、裸露边缘等潜在问题，确保模型为“水密”实体或完整曲面。
- 分层管理： 合理组织模型图层，不同图层在导出时可选择性地包含或排除，并在导入AI后保持图层结构,极大提升后期编辑效率。
选择最佳导出格式：
- .AI (Adobe Illustrator)： 首选格式！ 这是Rhino与AI之间最直接的桥梁，它支持曲线、文本、图层结构，并能较好地保留尺寸信息，确保在Rhino导出选项中勾选“保留图层”和“保留曲线”。
- .DXF/.DWG (AutoCAD 交换格式)： 行业通用标准，兼容性极佳，特别适合包含精确尺寸标注的工程图或二维线稿（如平面图、立面图、剖面图），导出时注意选择适当的版本（如DXF R12或DWG 2000）和实体类型（通常选“多段线”或“线框”）。
- .EPS (Encapsulated PostScript)： 另一种可靠的矢量格式，广泛用于印刷出版,能很好地保留曲线和填充信息。
- .SVG (Scalable Vector Graphics)： 现代网络友好格式，如果最终成果用于网页展示，SVG是理想选择，Rhino 7及更高版本原生支持SVG导出。
- .PDF (Portable Document Format)： 通用性强，能包含矢量、位图和文本，适合需要精确打印或共享的文档,在Rhino中可导出为矢量PDF。
- .STL/.OBJ (网格格式)： 通常不推荐用于导入AI进行矢量编辑。 这些格式主要存储三角面片信息，导入AI后通常变成无法直接编辑的像素图像或极其复杂的路径，失去矢量优势,仅在需要模型轮廓位图时考虑。

核心步骤：从Rhino到AI的无缝迁移

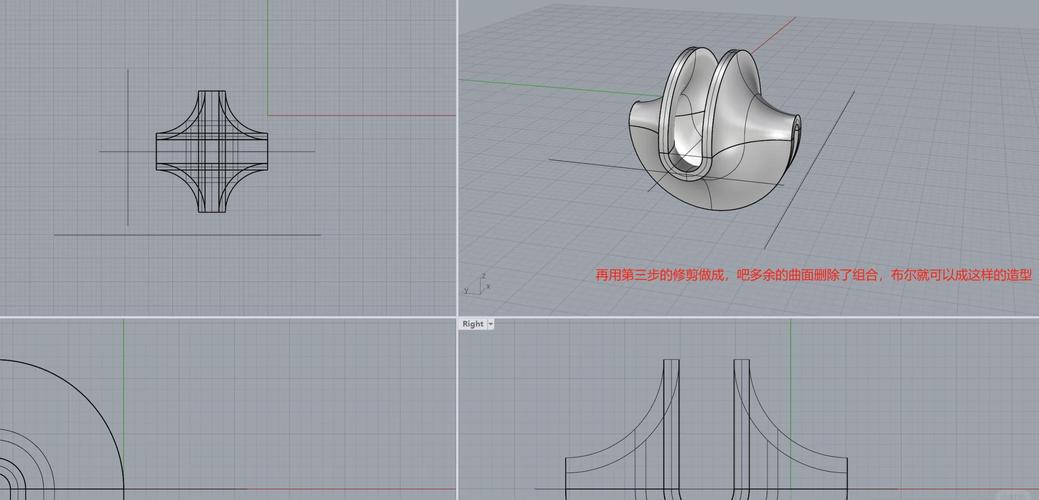

在Rhino中导出模型：
- 选择需要导出的对象、特定视图（如顶视图、前视图）或布局中的图纸。
- 点击 文件 > 导出选取的物件 或 导出。
- 在保存对话框中：
  - 关键点： 从“保存类型”下拉菜单中选择目标格式（.AI, .DXF, .DWG, .EPS, .SVG, .PDF等）。
  - 关键点： 输入有意义的文件名。
  - 点击“保存”。
配置导出选项（至关重要！）：
- 弹出的格式选项对话框是成败的核心：
  - 版本/格式： 选择与您AI版本兼容的格式（如AI 8或AI 3，通常兼容性较好；PDF选“Adobe PDF (Print)”）。
  - - “渲染的视图”/“当前视图”/“所有视图”/“选定对象”：根据需求选择，当前视图”或“选定对象”最常用。
    - “维持图层”/“保留图层”：务必勾选！ 这是保持模型组织结构的关键。
    - “保留曲线” (AI/DXF/DWG导出)：强烈建议勾选。 确保曲线作为可编辑贝塞尔曲线导入AI,而非离散的线段。
    - “隐藏线”：如果需要在AI中显示模型的隐藏线结构（如技术制图），勾选此项并设置线型/颜色。
    - “点对象”：决定是否导出点。
    - “文本”：决定是否导出模型中的文本注释（作为文本或轮廓）。
  - 比例/单位：
    - “模型单位”：选择Rhino中使用的单位（毫米、厘米、米等）。必须与AI文档设置的单位一致！ 不一致会导致尺寸错误。
    - “页面大小”/“缩放”：根据最终输出需求设置，1:1”保持原始尺寸最稳妥。
  - （对于.DXF/.DWG）： 注意“实体”导出类型（多段线、线框等），以及是否导出点、文字。
- 仔细检查设置后，点击“确定”或“导出”完成操作。
在Adobe Illustrator中导入/打开文件：
- 直接打开
  - 启动Adobe Illustrator。
  - 点击 文件 > 打开。
  - 浏览到导出的文件（.ai, .dxf, .dwg, .eps, .svg, .pdf），选中并点击“打开”。
- 置入
  - 在已打开的AI文档中，点击 文件 > 置入。
  - 浏览选择导出的文件。
  - 在“置入”对话框中，通常保持默认选项（链接或不链接，取决于需求），点击“置入”。
  - 在画板上点击放置文件内容。
- 首次打开处理：
  AI可能会弹出特定格式的导入选项对话框（如DXF/DWG），对于一般情况，保持默认设置（如缩放、单位匹配）点击“确定”即可,重点确认单位是否与Rhino导出设置一致。

导入后处理与常见问题攻克

成功导入AI并非终点,精细调整才能展现专业水准：

图层管理：
- 打开图层面板(窗口 > 图层)，检查Rhino的图层结构是否成功导入，利用图层进行分组管理、显示/隐藏、锁定/解锁,极大提升复杂图纸的编辑效率。
对象检查与编辑：
- 选择工具(V)： 点击对象查看其结构，理想情况下,曲线应为可编辑路径。
- 直接选择工具(A)： 检查锚点和方向线,进行微调。
- 路径查找器： 合并重叠路径、进行布尔运算,优化图形。
- 描边与填充： 为线条和面赋予合适的颜色、粗细、线型（虚线、点线）。
尺寸与比例验证：
- 使用AI的标尺(视图 > 标尺 > 显示标尺)和测量工具,抽查关键尺寸是否与Rhino原始模型一致。
典型问题诊断与解决方案：
- 线条破碎/过多节点：
  - 原因： 导出时未勾选“保留曲线”或模型本身精度设置过高/过低；复杂曲面转换。
  - 解决： 确保导出勾选“保留曲线”；尝试在Rhino中简化曲线或调整导出公差；在AI中使用对象 > 路径 > 简化功能（谨慎使用，避免失真）。
- 图形错位或变形：
  - 原因： Rhino与AI文档单位不一致；导出/导入比例设置错误；视图选择不当（如导出了透视图）。
  - 解决： 严格确保单位统一； 导出/导入均使用1:1比例；导出标准正交视图（顶、前、右视图）。
- 填充区域缺失或异常：
  - 原因： 导出格式不支持（如DXF线框模式）；模型非闭合曲面。
  - 解决： 尝试导出为.AI或.PDF格式；确保Rhino模型是闭合实体或完整曲面。
- 文件过大或AI卡顿：
  - 原因： 模型过于复杂；导出为网格格式（STL/OBJ）；破碎路径过多。
  - 解决： 在Rhino中精简模型；优先使用矢量格式(.AI, .DXF等)；导入后在AI中合并路径、删除冗余点。
- 文字乱码或丢失：
  - 原因： 字体兼容性问题；导出选项未正确设置文本导出。
  - 解决： 在Rhino中将文字“炸开”为曲线轮廓再导出；或在AI中安装匹配字体。

提升协作效率的关键策略

标准化工作流： 团队内部建立统一的Rhino导出设置模板（预设选项）,确保每次导出结果一致。
视图与布局利用： 对于复杂项目，在Rhino“布局”中精心设置好要导出的多个视图（平面、立面、剖面、详图），一次性导出为多页PDF或多图层AI文件，比单独导出每个视图更高效、更易管理。
AI模板预设： 创建包含常用图层、符号、图形样式、色板的AI模板文件，导入模型后可直接在规范环境中工作,节省大量设置时间。
版本管理： 清晰命名导出文件（如ProjectX_Elevation_Rhino7_v3.ai）,避免混淆不同版本。

将犀牛模型导入AI并非简单的文件传输，它涉及模型准备、格式选择、精确导出、合理导入以及细致的后期处理，理解不同格式的特性，严格把控导出设置（尤其是图层、曲线、单位），并掌握AI中的编辑优化技巧，是确保数据无缝转换、成果专业可靠的核心，选择正确的工具链（如.AI格式），建立标准化流程，能显著提升设计师在三维建模与二维表现之间切换的效率与质量，每一次成功的导入,都标志着创意从空间构想走向精准表达的关键一步。

工业设计师李哲分享道：“曾因忽略单位设置导致整套产品图纸尺寸错误，损失了一周时间，现在我导出前必做三查：查单位、查图层、查曲线选项，这已成为肌肉记忆。”
